Perangkat jaringan lokal:
1.Network Interface Card (NIC)
disebut juga kartu antarmuka jaringan merupakan perangkat penghubung yang dipasang pada setiap komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna. Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan. Media yang umum digunakan, antara lain adalah kabel UTP Category 5 atau Enhanced Category 5 (Cat5e), kabel fiber-optic, atau radio (jika memang tanpa kabel).
a. Ethernet Card
Penemu ethernet card adalah Robert Metcalfe.
b. Localtalk connector
Kartu jaringan Localtalk digunakan untuk komputer Machintos. Kartu jaringan ini menggunakan sebuah kotak adapter khusus dan kabel yang terpasang ke port printer. Localtalk memiliki kekurangan dalam kecepatan transfer data. Localtalk hanya dapat beroperasi pada kecepatan 0,23 Mbps. Localtalk ini menggunakan kabel twisted pair dan koaksial. Selain itu, Localtalk dapat digunakan dengan topologi bus dan star. Localtalk dikembangkan oleh Apple.
Penemu localtalk connector adalah Engelbart
c. Token ring card
Kartu jaringan token ring menggunakan port dengan tipe konektor 9 pin. Kartu jaringan ini hampir sama dengan kartu jaringan ethernetProtokol Token di kembangkan oleh IBM pada pertengahan tahun 1980. Sebuah Sinyal token bergerak berputar dalam sebuah lingkaran (cincin) dalam sebuah jaringan dan bergerak dari sebuah komputer-menuju ke komputer berikutnya, jika pada persinggahan di salah satu komputer ternyata ada data yang ingin ditransmisikan, token akan mengangkutnya ke tempat dimana data itu ingin ditujukan, token bergerak terus untuk saling mengkoneksikan diantara masing-masing komputer.Protokol Token Ring membutuhkan model jaringan Bintang dengan menggunakan kabel twisted pair atau kabel fiber optic. Dan dapat melakukan kecepatan transmisi 4 Mbps atau 16 Mbps. Sejalan dengan perkembangan Ethernet, penggunaan Token Ring makin berkurang sampai sekarang.2. Kabel
Dalam jaringan komputer, kabel merupakan media penghubung utama, karena kabel merupakan media transfer antar-PC.
 |

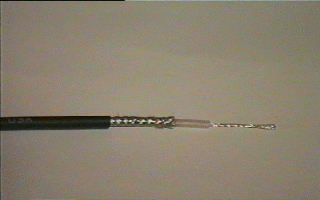

| Thin Coaxial |
 |
| Thick Coaxial |
A. Kabel Coaxial
Coaxial banyak digunakan di jaringan lokal karena biaya pembangunan jaringannya relatif murah, biasanya kabel ini digunakan pada ring. Kabel coaxial menyediakan perlindungan cukup baik dari cross talk dan electrical interference (berasal dari petir dan sistem radio) karena terdapat semacam perlindungan logam/metal dalam kabel tersebut. Kabel coaxial hanya dapat mempunyai transfer rate data maximum 10 Mbps.
Penemu kabel coaxial adalah Dennis-Hayes
Tabel 1: Jenis Cable Coaxial
Type | Hambatan | Digunakan untuk |
RG-8 | 50 ohm | Thick Ethernet |
RG-11 | 50 ohm | Thick Ethernet |
RG-58 | 50 ohm | Thin Ethernet |
RG-59 | 75 ohm | Kabel TV |
RG-62 | 93 ohm | ARCnet |
UTP merupakan kabel jaringan yang paling banyak digunakan karena UTP mempunyai tingkat noise yang kecil, disebabkan kabel dililitkan berpasangan sehingga Mengurangi gelombang elegtromagnetic yang dapat mengganggu pengiriman data. Kabel Unshielded Twisted Pair (UTP) merupakan sepasang kabel yang di-twist/dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel / 8kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan100 Mbps tetapi mempunyai jarak yang pendek yaitu maximum 100m.
Umumnya di Indonesia warna kabel yang terlilit/di-twist adalah (orange-putih orange), (hijau-putih hijau), (coklat-putih coklat dan biru-putih biru). Pada umumnya menggunakan konektor RJ-45. Pada saat ini penggunaan UTP cable merupakan pilihan yang paling efisien dalam pengembangan jaringan komputer berkecepatan tinggi 10 mbps s/d 100mbps.
Untuk penyambungan konekter UTP untuk jaringan 10/100 Mbps perlu diperhatikan metode kombinasi penyambungan warna kabel yaitu dimulai dari kiri konekter ke kanan.
Pengkabelan menggunakan kabel UTP terdapat dua metode:
1. Kabel Lurus (Straight Cable).
2. Kabel Silang (Crossover Cable).
Kabel lurus /straight digunakan untuk menghubungkan antara workstation dengan hub/switch sedangkan kabel silang/cross digunakan untuk menghubungkan antara hub dan hub, antara dua komputer tanpa hub.
Kabel lurus /straight digunakan untuk menghubungkan antara workstation dengan hub/switch sedangkan kabel silang/cross digunakan untuk menghubungkan antara hub dan hub, antara dua komputer tanpa hub.
Pemasangan kabel secara straight/lurus :
Pemasangan kabel secara straight adalah mengunakan tipe 568 B satu sisi dan tipe 568 B sisi lainnya.
Tabel 2: Susunan kabel straight/lurus
Putih Orange | 1 | Putih Orange |
Orange | 2 | Orange |
Putih Hijau | 3 | Putih Hijau |
Biru | 4 | Biru |
Putih Biru | 5 | Putih Biru |
Hijau | 6 | Hijau |
Putih Coklat | 7 | Putih Coklat |
Coklat | 8 | Coklat |
Gambar 3: Implementasi UTP (Straight-Through)
Pemasangan kabel secara Cross/Silang :
Pemasangan kabel secara Cross/Silang adalah mengunakan tipe 568 B. satu sisi dan tipe 568 A sisi lainnya.
Tabel 3: Susunan kabel cross/silang
Putih Orange | 1 | Putih Hijau |
Orange | 2 | Hijau |
Putih Hijau | 3 | Putih Orange |
Biru | 4 | Biru |
Putih Biru | 5 | Putih Biru |
Hijau | 6 | Orange |
Putih Coklat | 7 | Putih Coklat |
Coklat | 8 | Coklat |
Gambar 4: Implementasi UTP (Crossed-Over)
Kegunaan kabel straight yaitu, menghubungkan perangkat yang berlainan. Contohnya adalah
· Menghubungkan antara PC ke switch atau hub
· Menghubungkan antara Switch ke Ethernet / Fast Ethernet Router
Kegunaan kabel cross yaitu, menghubungkan perangkat yang sejenis. Contohnya adalah :
· Menghubungkan antara pc dan modem.
· Menghubungkan antara Switch dan Switch.
· Menghubungkan antara Pc dan Pc.
c. STP ( Shielded Twisted Pair )
Secara fisik kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar dimulai dari kontruksi kabel shielded mempunyai selubung tembaga atau alumunium foil yang khusus dirancang untuk mengurangi gangguan elektrik. Kekurangan STP kabel lainnya adalah tidak samanya standar antar perusahaan yang memproduksi dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya. d. Fiber Optic
Fiber Optic mempunyai dua mode transmisi, yaitu single mode dan multi mode. Single mode menggunakan sinar laser sebagai media transmisi data sehingga mempunyai jangkauan yang lebih jauh. Sedangkan multimode menggunakan LED sebagai media transmisi.
Teknologi fiber optic atau serat cahaya memungkinkan menjangkau jarak yang besar dan menyediakan perlindungan total terhadap gangguan elektrik. Kecepatan transfer data dapat mencapai 1000 mbps serta jarak dalam satu segment dapat labih dari 3.5 km. kabel serat cahaya tidak terganggu oleh lingkungan cuaca dan panas.Kabel fiber optic terdiri dari macam-macam jenis tergantung dari mana tempat kabel FO akan diletakan, misal dalam air, bawah tanah, dan lain-lain.
Dari segala macam keuntungan, kabel serat cahaya terdapat kerugian. Kerugiannya antara lain penanganan khusus serta harganya yang sangat mahal tetapi kabel ini merupakan alternative yang paling baik bagi masa depan jaringan komputer.
Adapun keuntungan-keuntungan lain dari kabel fiber optic adalah :
· Kecepatan : jaringan-jaringan fiber optic beroperasi pada kecepatan tinggi,mencapai gigabits.
· Bandwidth : fiber optic mampu membawa paket-paket dengan kapasitas besar.
· Distance : sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan perlakuan refresh atau diperkuat.
Resistance : daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor atau bahkan kabel-kabel transmisi lain di sekelilingnya.
Penemu Fiber Optic adalah Abraham van Heel
Penemu Fiber Optic adalah Abraham van Heel
Seperti juga repeater, hub berfungsi untuk memperkuat sinyal dan tidak memiliki tingkat kecerdasan untuk menentukan tujuan akhir informasi yang dikirim. Perbedaannya dengan repeater, hub memilki sejumlah port sehingga hub disebut juga multi-port repeater. Pada hub, sinyal yang diterima pada suatu port akan diteruskan ke semua port yang dimiliki.4. Repeater
Penemu Hub adalah Hubert Schlafly
5. Switch
Switch adalah perangkat jaringan yang bekerja di lapisan data-link, oleh sebab itu sering disebut switch lapisan kedua (Layer-2 switch). Cara kerja switch mirip dengan bridge, berfungsi menghubungkan banyak segmen LAN ke dalam satu jaringan yang lebih besar, tetapi switch memiliki sejumlah port sehingga sering disebut multi-port bridge. Seperti bridge, switch bekerja atas dasar informasi MAC address. 6. Router
Router adalah sebuah piranti jaringan yang menentukan titik jaringan berikutnya untuk keperluan melanjutkan sebuah paket data ke arah tujuannya. Proses mengarahkan ini disebut dengan routing.Pada perkembangan sekarang ini, router juga diimplementasikan sebagai gateway Internet, terutama untuk keperluan jaringan berskala kecil. Peralatan untuk hal tersebut sering disebut sebagai Intelegentrouter.
Router bekerja pada lapisan network atau lapisan ketiga model OSI dan meneruskan paket data berdasarkan alamat logika seperti IP address.
7. Bridge
Jika jumlah komputer bertambah banyak, lalulintas data pada jaringan menjadi bertambah padat sehingga dapat menimbulkan masalah kemacetan jaringan. Seperti juga jalanan untuk kendaraan umum, jika jumlah kendaraan di jalanan semakin banyak, lalulintas menjadi semakin macet. Untuk mengatasi masalah ini, dibuat jalan-jalan baru atau jalan tol. Demikian pula untuk mengurangi kemacetan jaringan komputer maka jaringan tersebut dibagi-bagi menjadi beberapa segmen jaringan yang lebih kecil. Peralatan jaringan yang dapat membagi suatu jaringan menjadi dua segmen adalah bridge.
Bridge bekerja pada lapisan data link sehingga mampu untuk mengenal alamat MAC. Bridge memiliki table penterjemah yang secara otomatis membuat daftar alamat MAC dari komputer yang berada di jaringan. Dengan menggunakan table penterjemah ini, bridge meneruskan data yang diterima ke alamat MAC komputer yang dituju.
8. Konektor
Konektor yang digunakan yaitu RJ-45 (8 pin) dengan kabel twisted pair dan BNC dengan kabel koaksial.
Konektor yang digunakan yaitu RJ-45 (8 pin) dengan kabel twisted pair dan BNC dengan kabel koaksial.
a. Konektor BNC
b. Konektor RJ-45
 |
9. Modem
Modem merupakan singkatan dari dua kata yaitu Modulator dan Demodulato.
pengertian Modulator adalah suatu rangkaian yang berfungsi melakukan proses modulasi, yaitu proses “menumpangkan” data pada frekuensi gelombang pembawa (carrier signal) ke sinyal informasi/pesan agar bisa dikirim ke penerima melalui media tertentu ( seperti media kabel atau udara), biasanya berupa gelombang sinus. Dalam hal ini sinyal pesan disebut juga sinyal pemodulasi. Data dari komputer yang berbentuk sinyal digital dirubah menjadi sinyal Analog
Demodulator mempunyai fungsi kebalikan dari modulator (demodulasi), yaitu proses mendapatkan kembali data atau proses membaca data dari sinyal yang diterima dari pengirim. Dalam demodulasi, sinyal pesan dipisahkan dari sinyal pembawa frekuensi tinggi. Data yang berupa sinyal Analog diberubah kembali menjadi sinyal digital agar bisa terbaca di komputer penerima.
Dan Modem merupakan penggabungan dari kedua sistem tersebut diatas, sehingga modem merupakan alat komunikasi dua arah.
Berdasarkan pemasangan pada perangkat komputer mudem terdiri dari dua jenis, yaitu Modem internal dan modem external. Modem internaldipasangkan pada bagian dalam CPU misalnya pada slot PCI (pada motherboard tertentu sudah dilengkapi modem dari pabriknya), Sedangkan modem external dipasang pada bagian luar CPU, umumnya dipasangkan pada Serial port atau USB pada CPU.
Modem external
Modem Internal
Penemu modem adalah Adam-Osborne
